電源浪涌保護器

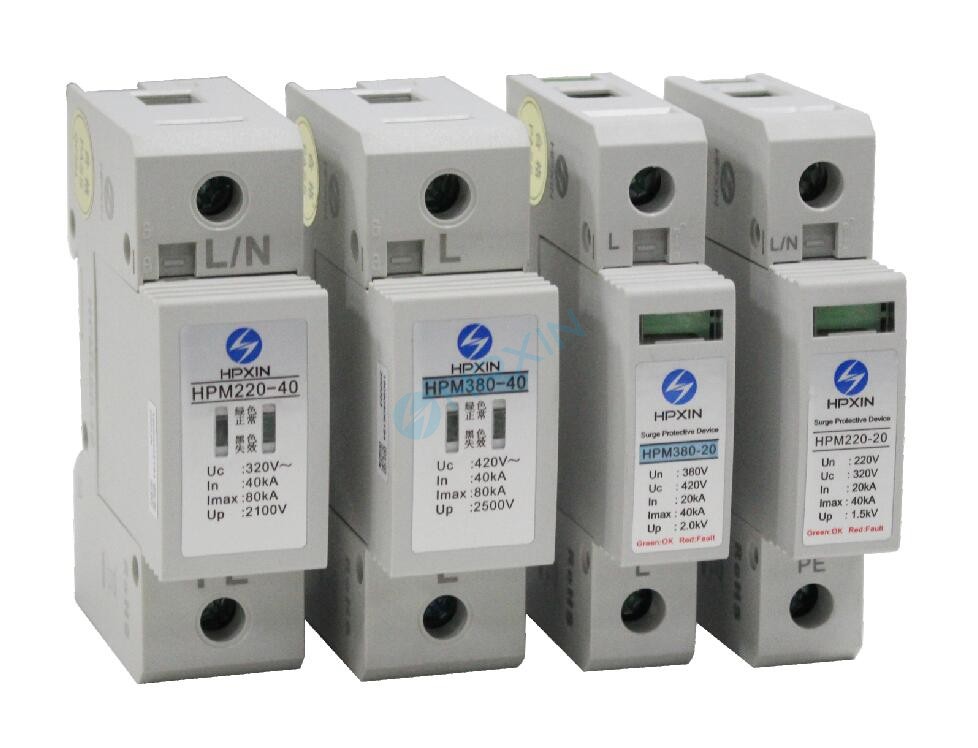

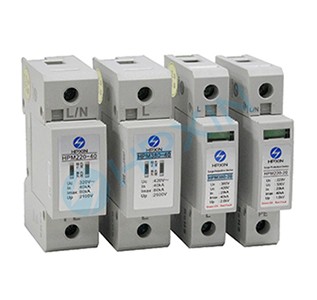

HPM系列交流電源SPD
一、產品描述：
HPM系列交流電源系統用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》、Q/CR68
3-2018《鐵路通信信號電源防雷箱》設計與制造，CRCC認證產品。
產品關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產品一致性較好；復合型結
構設計，無漏電流，安全性高。
產品符合鐵路、城軌等軌道交通設備交流電源系統浪涌防護工程應用技術標準，分別適用于單相、三相交流供電設
備的Ⅰ/Ⅱ/Ⅲ級浪涌防護。

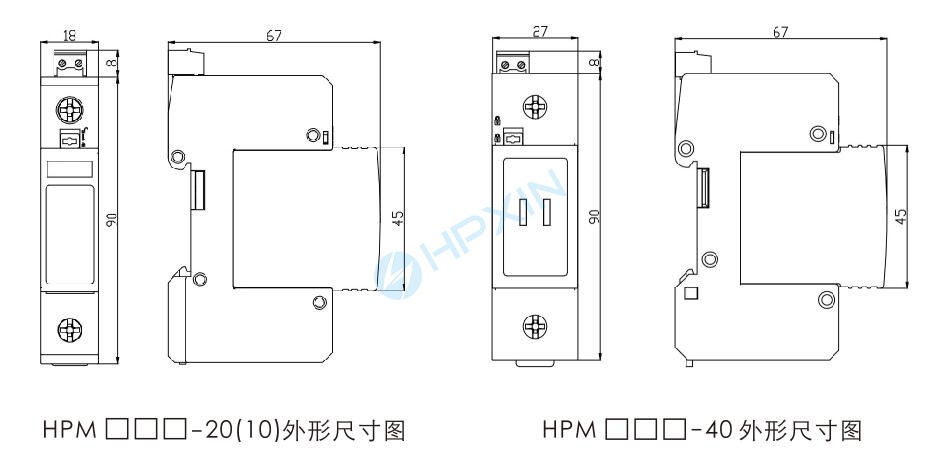

二、產品尺寸圖：
三、產品電氣原理圖：
型號 | HPM220-10 | HPM220-20 | HPM220-40 | HPM380-20 | HPM380-40 |
SPD端口 | 一端口 | ||||
SPD類型 | 復合型 | ||||
接入電路方式 | 并聯 | ||||
適用線間 | L-N;L/N-PE | L-L | |||
標稱工作電壓UN | 220V AC | 380V AC | |||
最大持續工作電壓 Uc | 320V AC | 420V AC | |||
標稱放電電流( 8/20μs) In | 10 kA | 20 kA | 40 kA | 20 kA | 40 kA |
最大放電電流( 8/20μs) Imax | 20 kA | 40 kA | 80 kA | 20 kA | 80 kA |
推薦串接過流保護裝置 | 16A/6kA | 32A/10kA | 63A/35kA | 32A/10kA | 63A/35kA |
電壓保護水平(IN) UIn | ≤1200V | ≤1500V | ≤2100V | ≤2000V | ≤2500V |
電壓保護水平(8/20μs，3 kA) UB | ≤1000V | ≤1500V | |||
沖擊放電電壓(1kV/μs) Uimp | ≤1500V | ||||
連接線徑 | 4~25mm2多股銅線 | ||||
遠程告警端子 | 干接點（常閉）；連接線徑：0.5-1.5 mm2；負載能力：DC:30V/2A | ||||
失效指示 | 綠色：正常；紅色：失效 | ||||
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | ||||
外殼材料 | 阻燃塑膠，符合UL94 V-0 | ||||
防護等級 | IP20 | ||||
外形尺寸（mm） | 98*18*67 | 98*27*67 | 98*18*67 | 98*27*67 | |
